СУВ-2

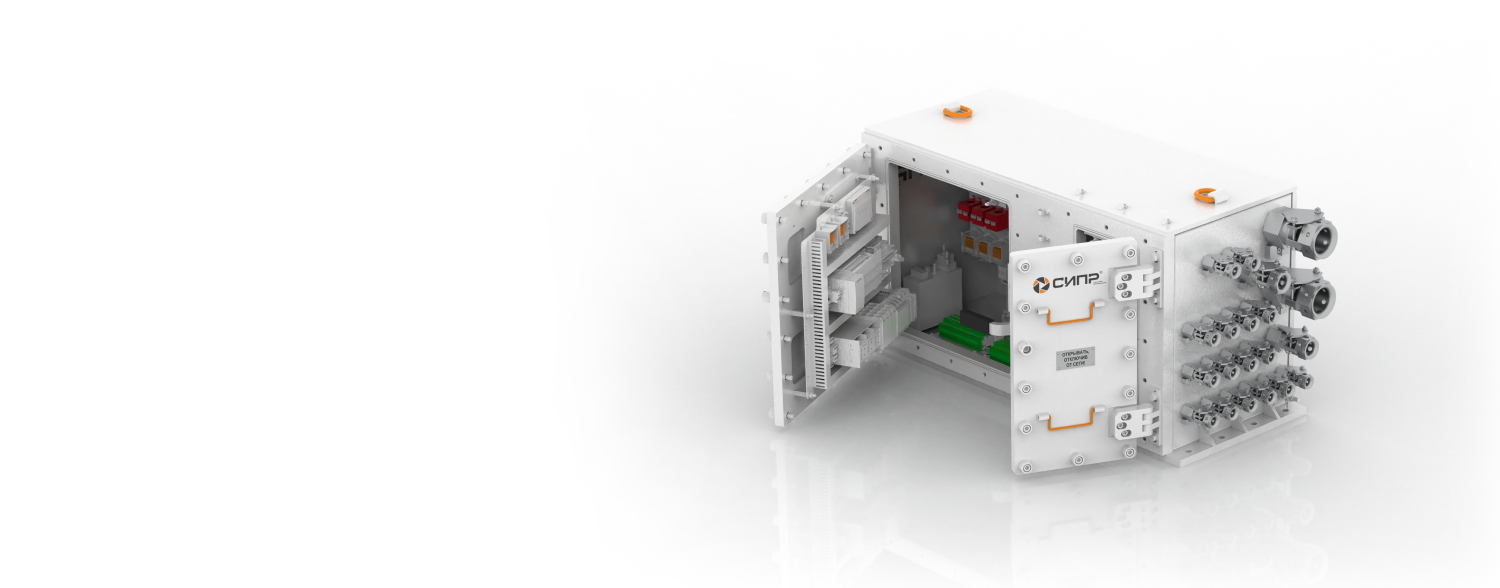

Станция управления взрывозащищенная СУВ-2 предназначена для управления асинхронными электродвигателями с короткозамкнутым ротором, расположенными на щеленарезной машине ESF-70.
Станция имеет маркировку взрывозащиты «РВ Ех db [ia Ma] I Mb X» и может применяться в шахтах, опасных по газу (метану) и пыли, в выработках, в которых согласно «Правилам по обеспечению промышленной безопасности при разработке подземным способом соляных месторождений Республики Беларусь» допускается применение взрывобезопасного электрооборудования.
Станция пригодна к применению при следующих условиях:
- высота над уровнем моря не более 1000 м;
- высота ниже уровня моря не более 1500 м;
- температура окружающей среды от 0°С до плюс 40°С;
- относительная влажность воздуха 98% при температуре окружающей среды плюс 35°С с конденсацией влаги;
- запыленность окружающей среды до 1500 мг/м3;
- колебания напряжения сети в нормальном режиме работы от 85% до 115% Uн.
| Основные технические данные | |
|
Номинальное напряжение сети, В |
660/1140 |
|
Частота сети, Гц |
50 |
|
Максимальный суммарный ток нагрузки подключаемых электродвигателей, А |
250 |
|
Напряжение вспомогательных отводов, В |
36(1) |
|
Нагрузочная способность отвода 36 В, А |
6 |
|
Напряжение отвода искробезопасного источника питания, В |
12 |
|
Нагрузочная способность отвода искробезопасного источника питания 12В, А |
1,3 |
|
Максимальная температура поверхности станции,ºС |
плюс 70 |
|
Масса, кг |
620 |
|
Габаритные размеры, мм: Длина х Ширина х Высота |
1317х 574х632 |
|
Примечания 1. Вспомогательный отвод 36 В рассчитан на подключение освещения, метан-реле и пр. |
|
