Кратцер-кран полупортальный

Назначение

Кратцер-кран полупортальный предназначен для разгрузки на ленточный конвейер сыпучих материалов, складированных навалом в крытых складах предприятий горнодобывающей, металлургической, химической и других отраслей промышленности.

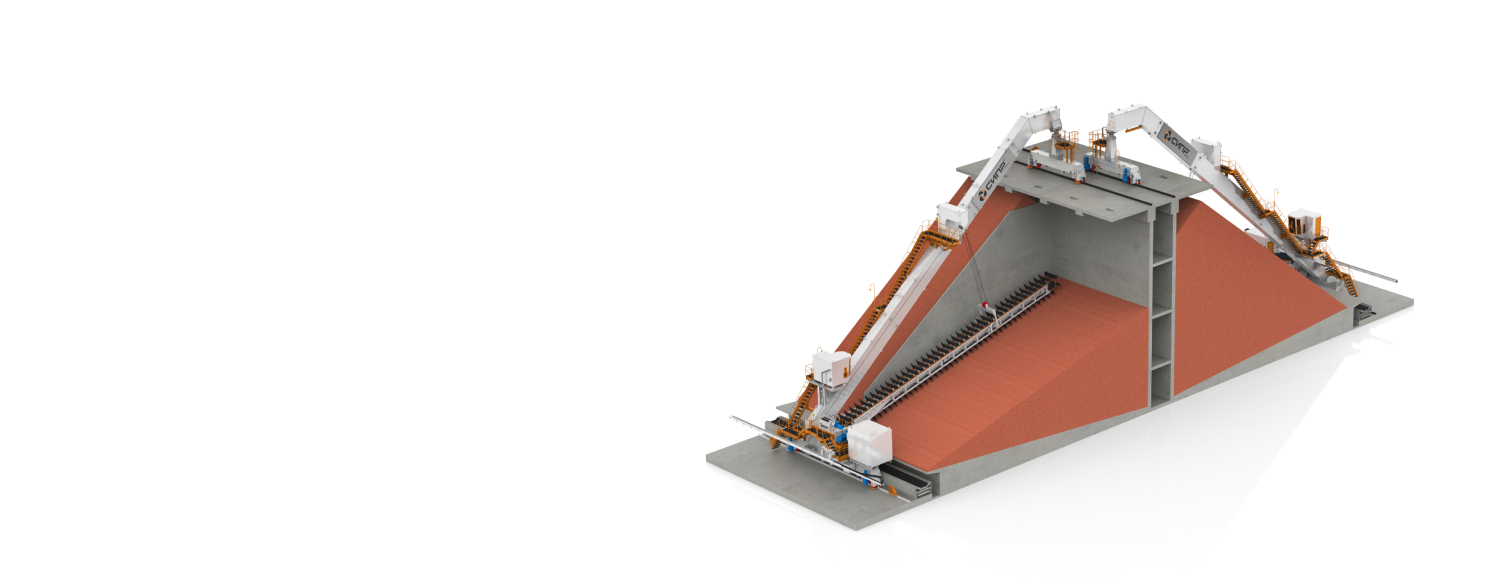

Кратцер-крана применяется в складах, которые разделены по центру подпорной стенкой. Такая конструкция склада чаще всего предусматривает работу двух кратцер-кранов в паре.

Ключевые преимущества:
- работа с раздельными отсеками склада, что позволяет хранить и разгружать разные типы материалов;
- формирование двух независимых потоков разгрузки материала со склада, обеспечивая высокую производительность;
- подпорная стенка по центру склада позволяет формировать более высокие и крутые штабели материала, что увеличивает объём хранение по сравнению с открытыми складами.

Технические характеристики 3D обзор

Основные технические данные

Характеристики транспортируемого материала
Насыпной вес, т/м³	1,06
Угол естественного откоса	33° – 37°
Технические характеристики
Производительность, т/ч	600*
Ширина колеи (по осям рельсов), мм	29450
Расстояние по высоте между рельсами, мм	19300
Масса, т	100
Суммарная мощность всех приводов, кВт	134
Длина/Ширина/Высота, мм	33475/12900/25380
Механизм передвижения
Расстояние между осями ходовых колес:
- на тележке жесткой стороне, мм	10000
- на тележке шарнирной стороне, мм	5000
Диаметр ходового колеса, мм	800
Скорость передвижения:
- рабочая , м/мин	1,5 – 2,5
- маневровая, м/мин	до 6
Стрела сгребающая
Расстояние между осями валов звездочек, мм	25673
Рабочие размеры скребка, мм	1600×350
Расстояние между скребками, мм	630
Шаг скребковой цепи, мм	315
Скорость скребковой цепи, м/с	0,7
Скорость подъема стрелы, м/мин	0,95 – 5,65
Привод механизма передвижения
Мощность электродвигателя, кВт	3
Число оборотов электродвигателя, об/мин	1000
Количество, шт.	4
Привод сгребающей стрелы
Мощность электродвигателя, кВт	90
Число оборотов электродвигателя, об/мин	1500
Количество, шт.	1
Привод подъемной лебедки
Мощность электродвигателя, кВт	30
Число оборотов электродвигателя, об/мин	3000
Количество, шт.	1

* Производительность кратцер-крана зависит от физико-механических свойств транспортируемого материала и определяется расчетным способом в соответствии с требованиями конкретного технического задания.
