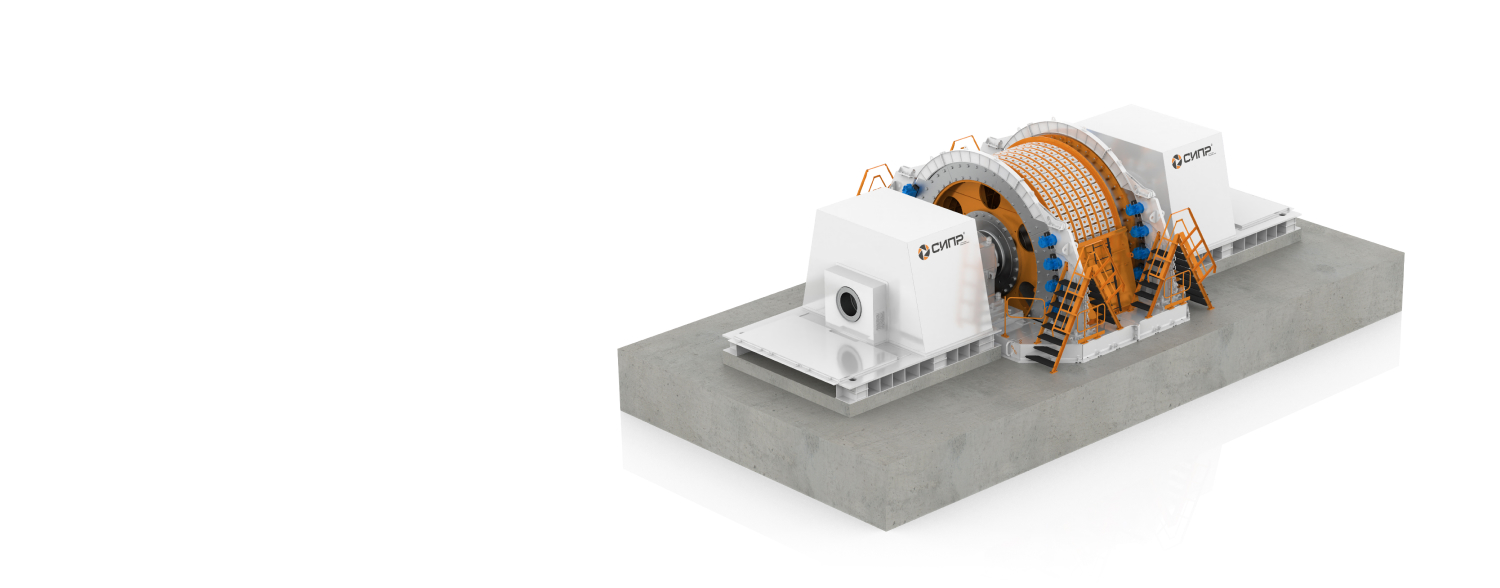

Машина подъемная шахтная скиповая ЦШ 5х8

Назначение

Машина подъемная шахтная скиповая предназначена для работы в составе статически уравновешенной скиповой подъемной установки на башенном копре.

Назначение подъёмной установки:

- подъём груза по вертикальному стволу;

- осмотр и ремонт армировки и крепления ствола;

- аварийный вывоз работников из шахты и перевоз людей связанных с обслуживанием подъемной машины.

Машина подъемная шахтная скиповая осуществляет движение скипов, их рабочее и аварийное фиксирование. Передача тягового усилия осуществляется за счет сил трения канатов о футеровку.

Ведущий шкив вращается посредством двух электродвигателей консольного исполнения.

Технические характеристики

Основные технические данные

Диаметр канатоведущего шкива, мм	5000
Диаметр отклоняющего шкива, мм	3000
Количество подъемных канатов, шт	8
Тип подъемного каната	Канат 43,5-Г-В-С-Л-О-Н-Р-1470/150-1 ГОСТ 3085-80 6х30(6+12+12))
Диаметр каната, мм	43,5
Номинальная погонная масса каната, кг	8,677
Маркировочная группа, Н/мм²	1470
Расчетное суммарное разрывное усилие всех проволок в канате, кН	1457,416
Расстояние между канатами, мм	300
Уравновешивающий канат типа (существующие)	210х35/8х16,5
Количество уравновешивающих канатов (существующие), шт	4
Высота подъема, м - существующая - расчетная	677,7 910
Максимальная скорость подъема, м/с	14
Максимальное статическое натяжение канатов, кН, не более	1800
Разность статических натяжений канатов, кН, не более	514
Масса скипа с подвесным устройством, т, не более	65
Масса груза, т	50
Тип подъема	Скип-скип
Тип проводников	Коробчатые, 200х200
Тормозное устройство	Гидравлический дисковый тормоз аксиального типа с электрогидравлическим приводом
Момент инерции шкива канатоведущего, кг*м²	815000
Момент инерции шкива отклоняющего, кг*м²	18255
