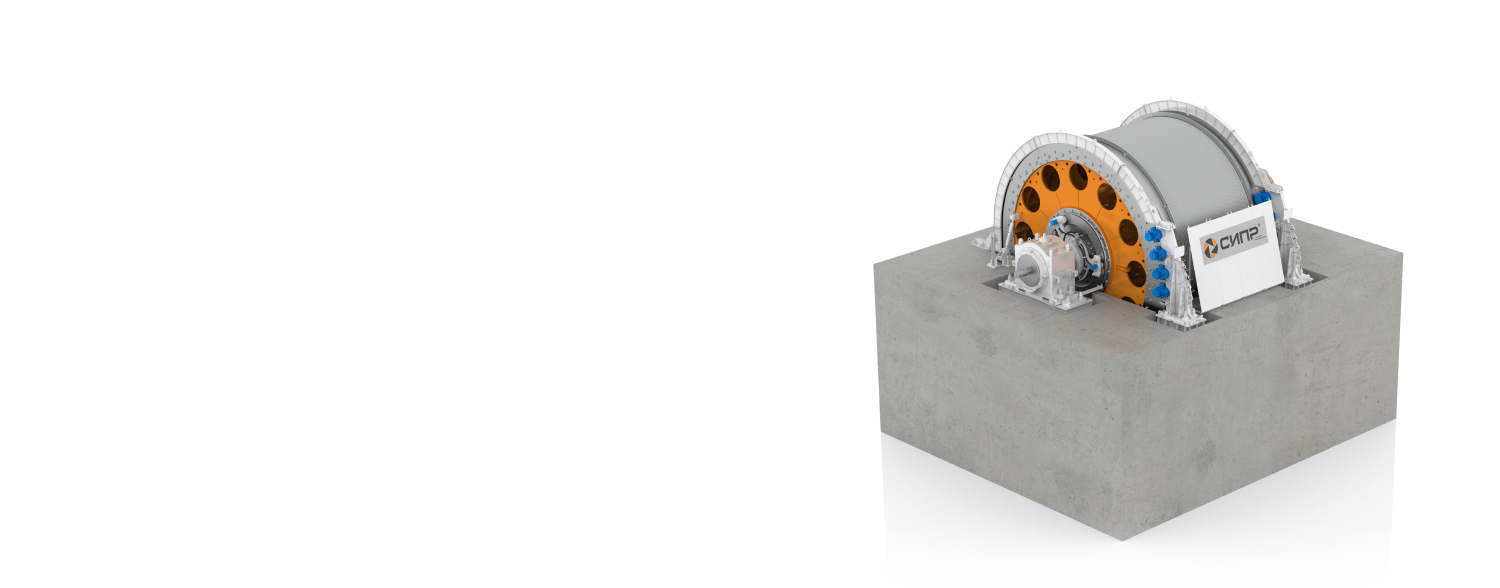

Машина подъемная шахтная клетьевая ЦР6,5x3,2/0,55ТД

Назначение

Клетьевая шахтная подъемная машина ЦР6,5x3,2/0,55ТД предназначена для работы в составе статически неуравновешенной клетьевой подъемной установки с противовесом.

Назначение подъёмной установки:

- одноконцевой режим работы с сосудом при навеске каната;

- выдачу породы временным скипом при проходке выработок околоствольного двора;

- подъём и спуск работников в клети;

- подъём и спуск материалов и оборудования в клети;

- спуск и выдача грузов под клетью со скоростью до 1 м/с;

- осмотр армировки, крепления ствола, ремонтные работы в стволе.

ШПМ осуществляет движение сосудов, их рабочее и аварийное фиксирование. Передача тягового усилия осуществляется за счет намотки каната на спиральную обечайку барабана.

Барабан вращается посредством электродвигателя.

Технические характеристики 3D обзор

Основные технические данные

Диаметр приводного барабана, мм	6500
Ширина намоточной зоны барабана, мм	3200
Ширина намоточной зоны переставного барабана, мм	550
Частота вращения барабана, об/мин	23,5
Диаметр каната, мм	51
Номинальная погонная масса каната, кг	13,4
Маркировочная группа, Н/мм²	1860
Минимальное разрывное усилие каната, кН	2787
Количество наматываемых слоев каната на барабан	1
Количество витков трения, шт	5
Количество витков каната на испытание, шт	3
Высота подъема, м	785
Максимальная скорость подъема, м/с	8
Максимальное статическое натяжение каната, кН, не более	331,8
Максимальная разность статических натяжений канатов, кН, не более	168
Грузоподъемность клети, т	13,2
Масса клети, т	9,5
Масса противовеса, т	16,1
Тип подъема	Клеть-противовес
Тормозное устройство	Гидравлический дисковый тормоз аксиального типа с электрогидравлическим приводом
Количество электродвигателей, шт	1
Мощность электродвигателя, кВт	2100
Диаметр копрового шкива, м	5
Маховый момент коренной части (GD²), т·м²	1077
