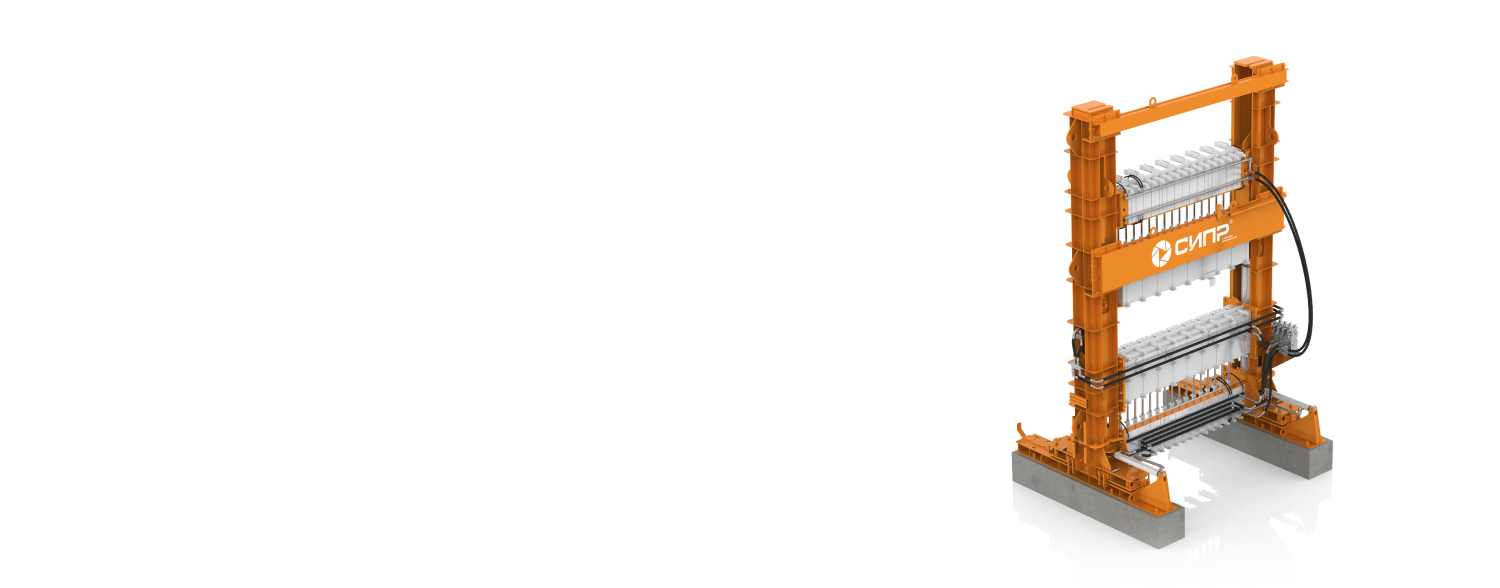

Подъемно-зажимное устройство

Назначение

Областью применения ПЗУ является шахтная подъемная установка c машиной шахтной подъемной скиповой ЦШ 5х8, включающая в себя канатоведущий шкив, отклоняющий шкив, головные и хвостовые канаты, скипы СНМ-35.

ПЗУ предназначено для зажима и перемещения канатов полиспастной системы машины шахтной подъемной скиповой ЦШ 5х8 при установке скипов на посадочные площадки или других технологических процессов с канатами с низкой скоростью. ПЗУ выполняет работы с прямой ветвью канатов и порожним скипом.

ПЗУ изготавливается в климатическом исполнении У, для категории размещения 3 согласно ГОСТ 15150-69 (температура окружающей среды от плюс 2 °С до плюс 40 °С).

Технические характеристики Галерея

Основные технические данные

Технические характеристики
Диаметр канатов, мм	43,5
Количество канатов	8
Ход траверсы, мм	1200
Ход перемещения портала, мм	700
Максимальное давление в системе, МПа	28
Тяговое усилие пары гидроцилиндров траверсы, кН (тс) - вверх - вниз	1730 (177) 1280 (131)
Скорость перемещения траверсы, м/с - вверх - вниз	1,81 2,45
Время перемещения траверсы, с - вверх - вниз	50 37
Масса тягового блока, т	17
Масса комплекта, т	20,5
