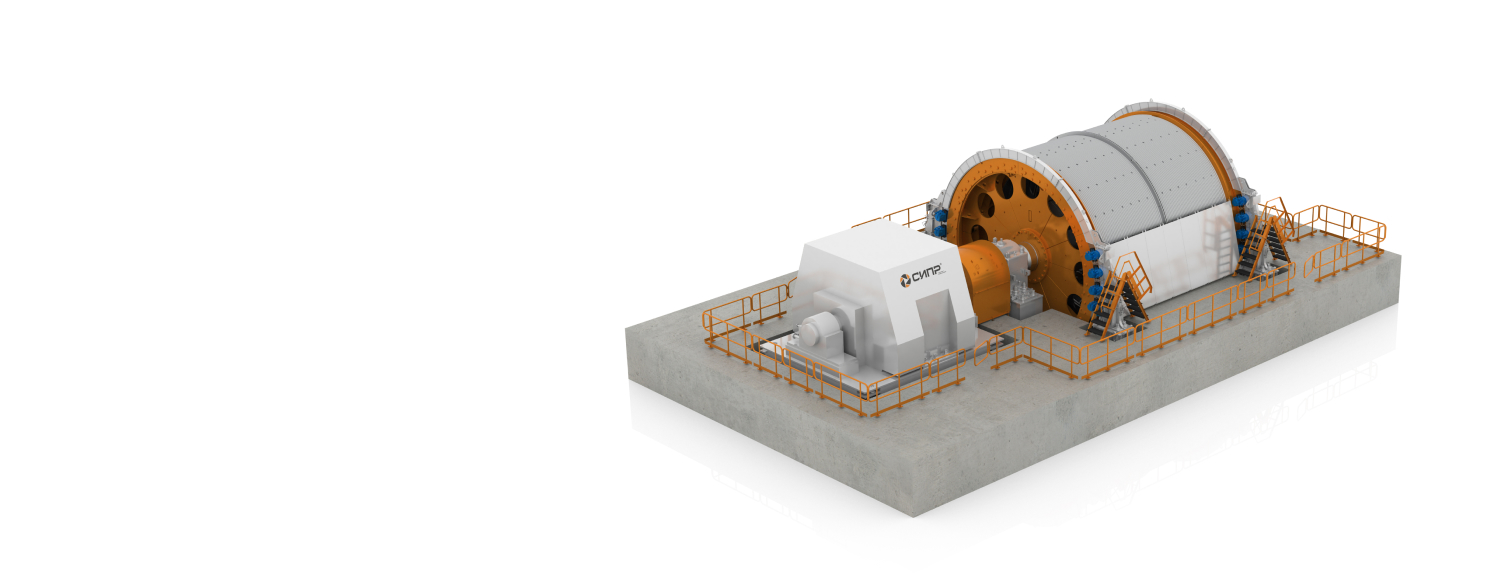

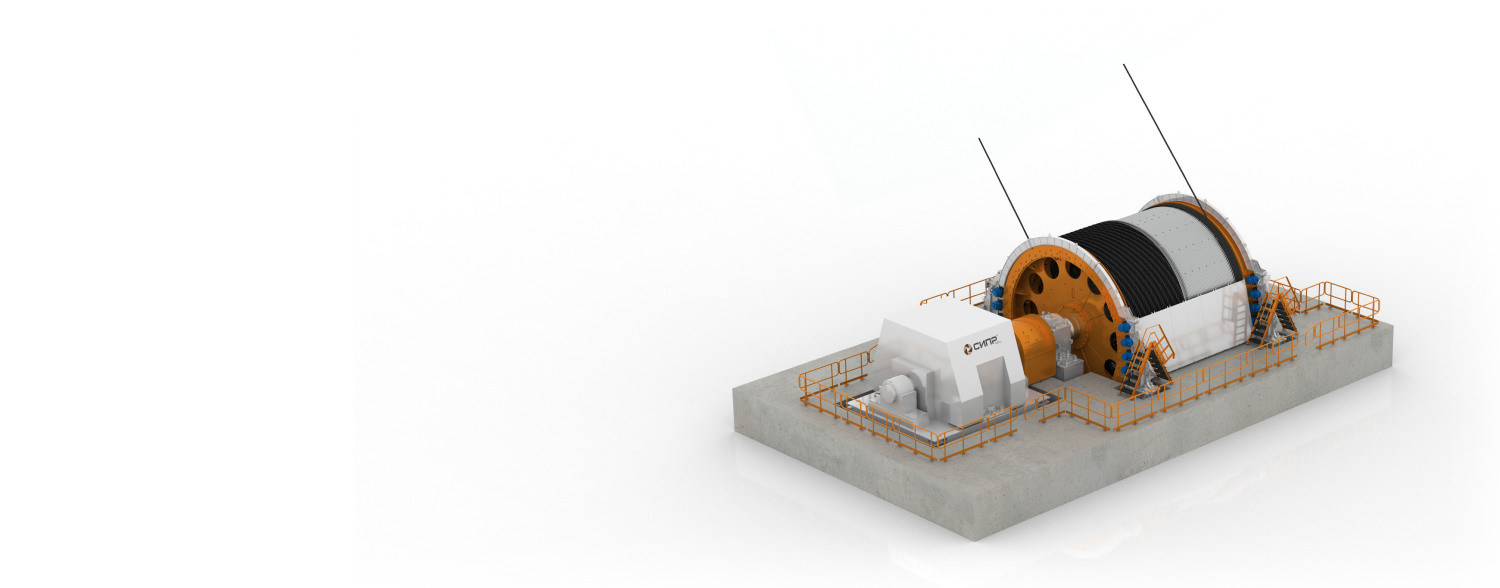

Машина подъемная шахтная скиповая 2Ц7х3,2
Машина подъемная шахтная скиповая 2Ц7х3,2 предназначена для работы в составе статически неуравновешенной скиповой подъемной установки.
Назначение подъёмной установки:
- выдача на поверхность полезного ископаемого;
- осмотр армировки и крепления ствола;
- аварийный вывоз работников из шахты;
- разовые спуски-подъемы под подъёмными сосудами негабаритных грузов массой до 2,0 т.
ШПМ осуществляет движение сосудов, их рабочее и аварийное фиксирование. Передача тягового усилия осуществляется за счет намотки каната на спиральную обечайку барабана.
| Основные технические данные | |
|
Диаметр приводного барабана, мм |
7000 |
|
Ширина намоточной зоны заклиненного барабана, мм |
3200 |
|
Ширина намоточной зоны переставного барабана, мм |
3200 |
|
Частота вращения барабана, об/мин |
39,5 |
|
Диаметр каната, мм |
63 |
|
Номинальная погонная масса каната, кг |
18,8 |
|
Маркировочная группа, Н/мм2 |
2040 |
|
Минимальное разрывное усилие каната, кН |
3900 |
|
Количество наматываемых слоев каната на барабан |
1 |
|
Количество витков трения, шт. |
5 |
|
Количество витков каната на испытание, шт. |
3 |
|
Высота подъема, м |
750 |
|
Максимальная скорость подъема, м/с |
14,2 |
|
Максимальное статическое натяжение каната, кН, не более |
590 |
|
Максимальная разность статических натяжений канатов, кН, не более |
404 |
|
Грузоподъемность скипа, т |
27 |
|
Масса скипа, т |
18,81 |
|
Тип подъема |
Скип-скип |
|
Тормозное устройство |
Гидравлический дисковый тормоз аксиального типа с электрогидравлическим приводом |
|
Количество электродвигателей, шт. |
1 |
|
Мощность электродвигателя, кВт |
5250 |
|
Диаметр копрового шкива, м |
5 |
|
Маховый момент коренной части (GD2), т·м2 |
10515 |
