МВБ-140Р

Назначение

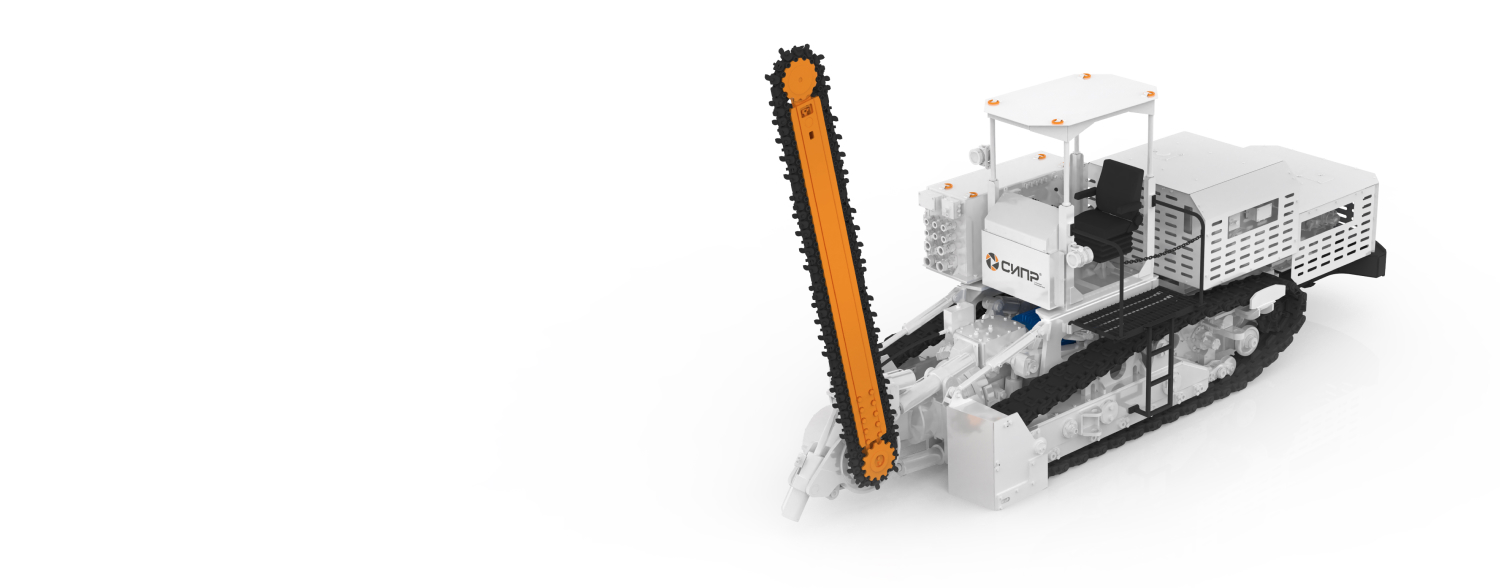

Машина врубовая баровая МВБ-140Э предназначена для нарезки щелей под любым углом по периметру горизонтальных и наклонных до ±15° горных выработок.

Отличительной особенностью серии МВБ-140Э от МВБ-140 является наличие кабельного барабана емкостью 150 м и дизельной установки для передвижения машины с маневровой скоростью. Нарезка щели происходит при подключении электрооборудования и дальнейшего движения на кабеле с выбранной рабочей скоростью.

Основные технические данные

Производительность машины, п.м./мин, не менее

1,5

Предел прочности на одноосное сжатие σсж, МПа, не более

40

Угол наклона выработки, град., до

±15

Максимальная глубина щели, м, не менее

2,6

Ширина прорезаемой щели, мм

140

Исполнительный орган:

-   тип

-   тип резцов

-   скорость движения цепи, м/с


баровый, цепной

ЗН 3

5,2

Ходовая часть:

-   тип

-   привод

-   длина опорной поверхности гусениц, мм

-   расстояние между осями гусениц, мм

-   ширина трака, мм

-   скорость движения машины, м/мин:

-   минимальная

-   максимальная

-   регулирование скорости машины


гусеничный

гидравлический

2535

1600

400


0,1

25

бесступенчатое

Суммарная установленная мощность электродвигателей, кВт

     в т. ч. привода:

-   исполнительного органа

-   станции насосной

133

75

55

3

Рабочее напряжение, В

400

Емкость кабельного барабана, м

150

Габаритные размеры:

-   длина, мм

-   ширина, мм

-   высота, мм

9430

2000

2640

Масса машины, т, не более

25
