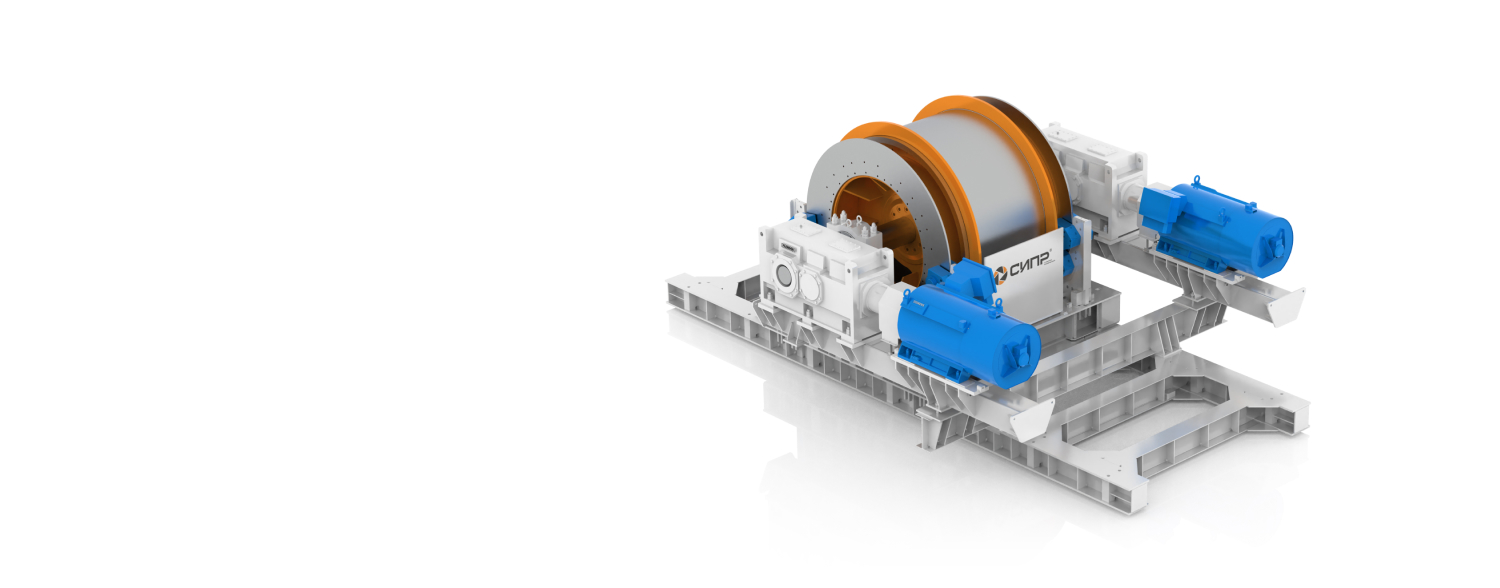

Машина подъёмная проходческая передвижная МППП-21
Подъемная машина МППП-21 является элементом шахтного стволового подъема, который предусмотрен для спуска и подъема людей и грузов, ревизии ствола, стволовых работ и ревизии элементов подъема. Машина предусмотрена для установления на поверхности горного предприятия на краю выработки шахтного стволового подъема.
| Основные технические данные | |
|
Диаметр намотки каната на барабан в первом слое, мм |
3000 |
|
Ширина намоточной зоны каната на барабане, мм |
1516 |
|
Мощность электродвигателя, кВт |
2×780 |
|
Максимальная скорость подъема, м/с |
6 |
|
Максимальная статическая сила в канате, нагружающая барабан, кН |
200 |
|
Максимальный статический момент на коренном валу, кН·м |
300 |
|
Допустимое давление, оказываемое канатом на оболочку барабана, МПа |
7,0 |
|
Максимальная сила, срывающая канат, кН |
1600 |
|
Диаметр каната, мм |
36 |
|
Количество слоев наматываемого каната Ø36 мм |
3 |
|
Количество несущих канатов, шт. |
1 |
|
Диапазон угла набега каната на барабан по отношению к горизонтальной плоскости, град. |
от 30 до 60 |
|
Набег каната на барабан |
снизу |
|
Рекомендуемое расстояние от оси барабана до оси канатного шкива, м |
35-80 |
|
Гидравлический дисковый тормоз номинальным рабочим давлением, МПа |
22 |
|
Масса крутящихся элементов приведена на диаметр намотки каната Ø3000 (без каната), кг |
47510 |
|
Массовый момент инерции машины (без каната), кг·м2 |
106900 |
|
Общая масса (механическая часть), кг |
79600 |
|
Габаритные размеры (шир.×дл.×выс), мм |
6270×6490×3400 |
