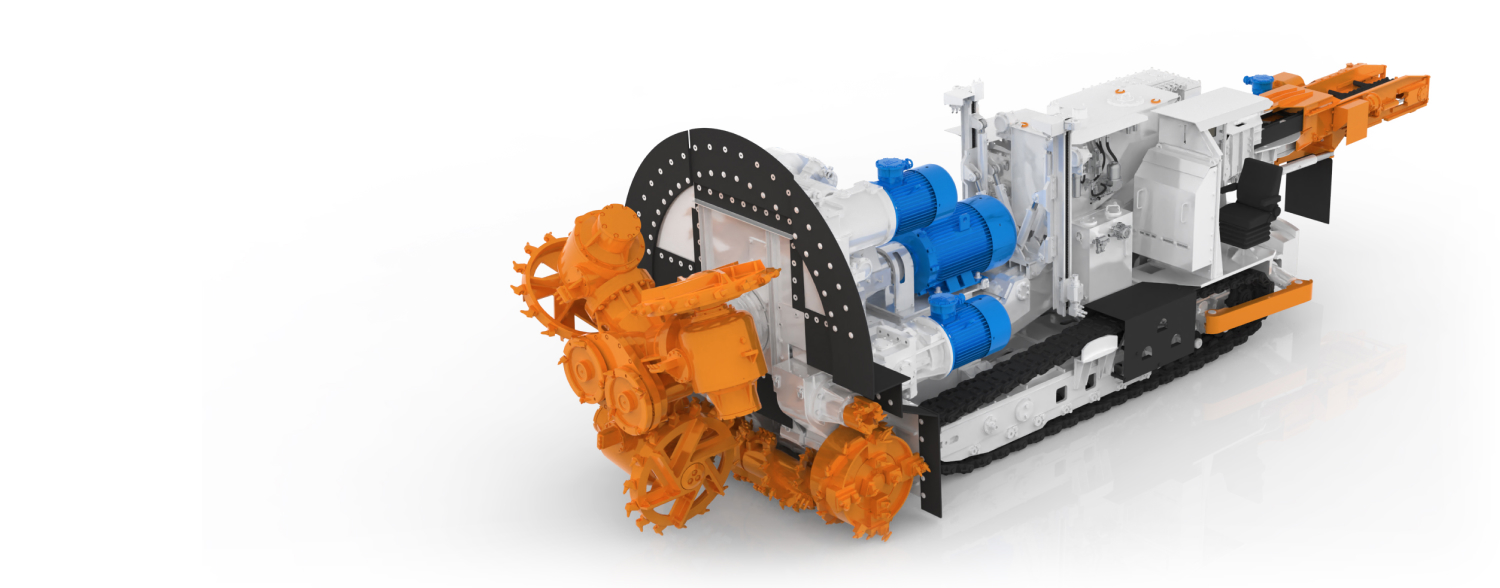

КПО-9,0
Комбайн предназначен для проходки подготовительных выработок арочной формы и очистной выемки при камерной системе разработки калийных месторождений на пластах мощностью 3,2 м, с углом падения не более ±12°, при сопротивляемости пород резанию до Ар=450 Н/мм.
Областью применения комбайна являются подготовительные и очистные выработки калийных рудников, в которых возможно выделение взрывоопасной газовой смеси I категории группы Т1 (метан), в том числе выработки, проходимые по пластам, опасным по газодинамическим явлениям, внезапным выбросам соли и газа. Комбайн может применяться для разделки камер разворота и расширения проводимых выработок.
Комбайн предназначен для эксплуатации в макроклиматических районах и выпускается в исполнении У категории 5 для диапазонов температур окружающей среды от плюс 5 °С до плюс 35 °С.
| Основные технические данные | |
|
Техническая производительность при сопротивляемости пород резанию Ар=450 Н/мм (450 кгс/см), т/мин |
3 |
|
Форма сечения выработки |
арочная |
|
Размеры выработок: - площадь сечения, м2 - высота, м |
9 3,2 |
|
Исполнительный орган, тип: - количество резцовых дисков - диаметр дисков по резцам, мм - частота вращения резцовых дисков, об/мин - тип резца - частота вращения исполнительного органа, об/мин |
планетарно-дисковый трехлучевой 3 1225 38,4 ПС 1 4 |
|
Бермовый орган, тип: - тип резца - диаметр центрального шнека, мм - частота вращения центрального шнека, об/мин - диаметр боковых фрез по резцам, мм - частота вращения боковых фрез, об/мин |
шнековый РС-14 (Д6.22) 600 58,8 1000 33,9 |
|
Отбойное устройство, тип: - диаметр барабана по резцам, мм - частота вращения, об/мин - тип резца |
планетарный 580 81,4 РС-14 (Д6.22) |
|
Бурильная установка: - тип привода - диаметр сверла, мм - ход шпинделя, мм, не более |
гидромотор 42 1400 |
|
Ходовая часть, тип: - длина опорной поверхности гусениц, мм - расстояние между осями гусениц, мм - максимальная скорость движения комбайна при маневрах, м/мин |
гусеничный 3220 1900 3,0 |
|
Пылеподавление: - вентилятор, тип - количество вентиляторов - производительность вентилятора, м3/с |
центробежный 1 1,16-2,33 |
|
Электрооборудование: - напряжение, В - исполнение - суммарная мощность электродвигателей комбайна, кВт |
660/1140 взрывозащищенное 415 |
|
Основные размеры, мм, не более: - длина - ширина по бермовым фрезам |
11300 3100 |
|
Масса, т, не более |
56 |
