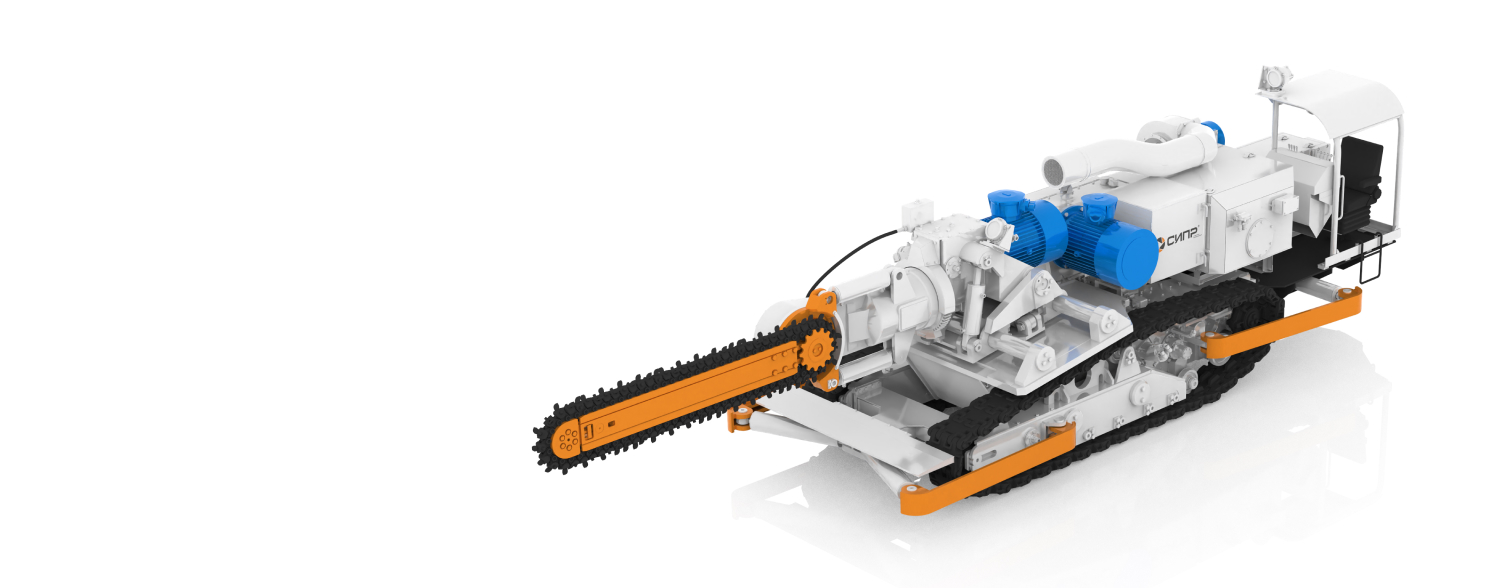

МВБ-140

Назначение

Машина предназначена для нарезки компенсационных щелей под любым углом по периметру горизонтальных и наклонных до ±15° горных выработок высотой 2,6-3,0 м, проветриваемых свежей струей, при сопротивляемости пород резанию до Ар=450 Н/мм.

Машина предназначена для эксплуатации в макроклиматических районах с умеренным климатом для диапазонов температур окружающей среды от +5 до +35 °С

Основные технические данные

Техническая производительность при сопротивляемости пород резанию Ар=450 Н/м, не менее, п.м/мин

1,5

Исполнительный орган, тип

баровый цепной

Глубина щели, м

до 1,2

Ширина прорезаемой щели, мм

140

Тип резцов

3Н3

Скорость движения цепи, м/с

5,2

Ходовая часть:

- тип

- длина опорной поверхности гусениц, мм

- расстояние между осями гусениц, мм

- ширина трака, мм

- максимальная скорость движения машины при маневрах, м/мин, не менее,

- регулирование скорости подачи



гусеничный

2300

1500

400

5

бесступенчатое

Суммарная установленная мощность двигателей, кВт

в т. ч. на исполнительном органе, кВт

103

55

Рабочее напряжение, В

660/1400

Габаритные размеры:

- длина, мм

- ширина, мм

- высота, мм



9510

2480

2380

Масса машины, т

25
