Проходческие комплексы

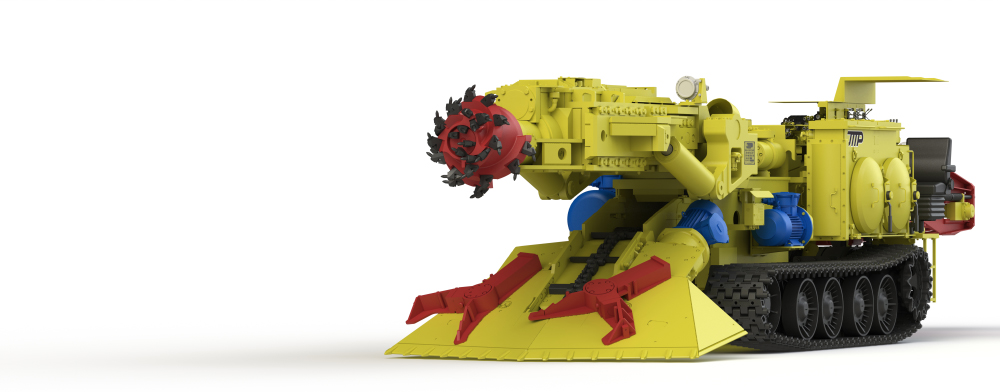

КИД-220М

Назначение

Комбайн предназначен для механизации процессов отбойки и погрузки горной массы при проведении и ремонте (ранее пройденных) горизонтальных и наклонных выработок арочной, трапециевидной и прямоугольной форм сечением от 7,5 м2 до 27 м2 в проходке с углом наклона ±15°, а также разделки в выработках сбоек, камер и ниш.


Основные технические данные

Производительность комбайна, т/мин, не менее

1,65

Сопротивление резанию соляных пород, Н/мм

450

Размеры выработки (после ремонта):

- высота, м, не более

- ширина, м, не более

- форма выроботки

- угол наклона выработки, град., не более


4,84

7,27

арочная, прямоугольная, трапециевидная

±15

Габаритные размеры комбайна, мм, не более:

- высота

- ширина

- ширина по гусеницам

- длина



2440

2800

2500

11500

Исполнительный орган

стреловидный, телескопический

Тип резцов

Д-6.22, РКС-1

Ход телескопа исполнительного органа, мм

630

Опускание исполнительного органа ниже уровня почвы, мм, не менее

250

Частота вращения буровой коронки, мин-1

77,7

Питатель:

- тип

- поворот питателя вправо, град.

- поворот питателя влево, град.

- опускание ниже уровня почвы, мм, не менее

- ширина питателя без уширителей, мм

- ширина питателя с уширителями, мм



поворотный, подъемный с загребающими спаренными лапами

24

18

100

1800

2800

Конвейер:

- тип

- поворот в горизонтальной плоскости, град.

- подъем в вертикальной плоскости, град.

- высота подъема консоли конвейера, мм


скребковый, подъемно-поворотный

±35

15

1810

Ходовая часть:

- привод

Скорость движения, м/мин:

- рабочая

- маневровая

- клиренс, мм


гидравлический


2,5

5

300

Производительность насосов, л/мин

205

Напряжение электрооборудования, В

- суммарная мощность электродвигателей, кВт

660/1140

239,5

Производительность вентилятора, м3

1,16-2,33

Максимальное рабочее давление в гидросистеме, МПа

20

Масса, т, не более

50
