Экскаваторы (драглайны)

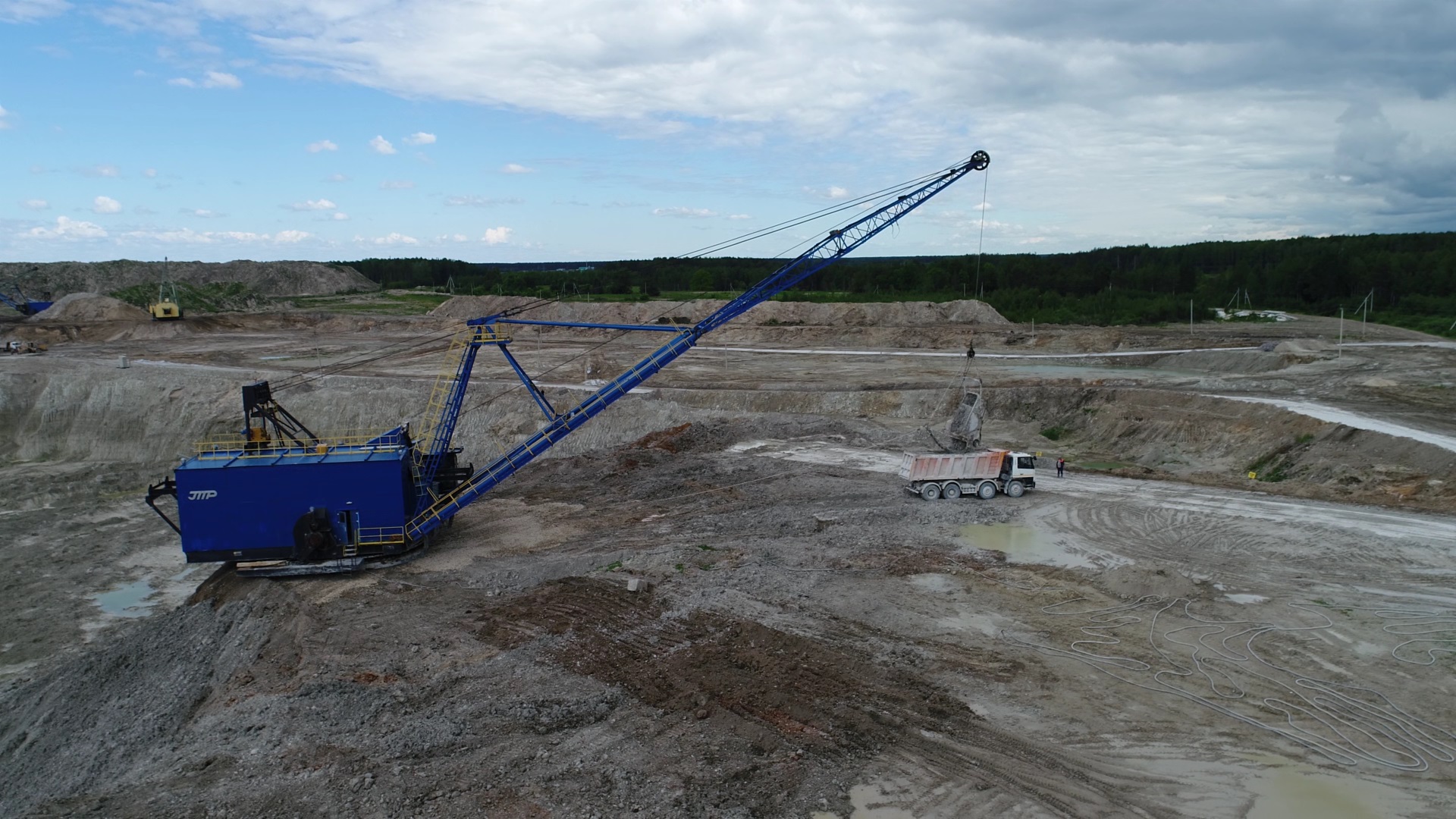

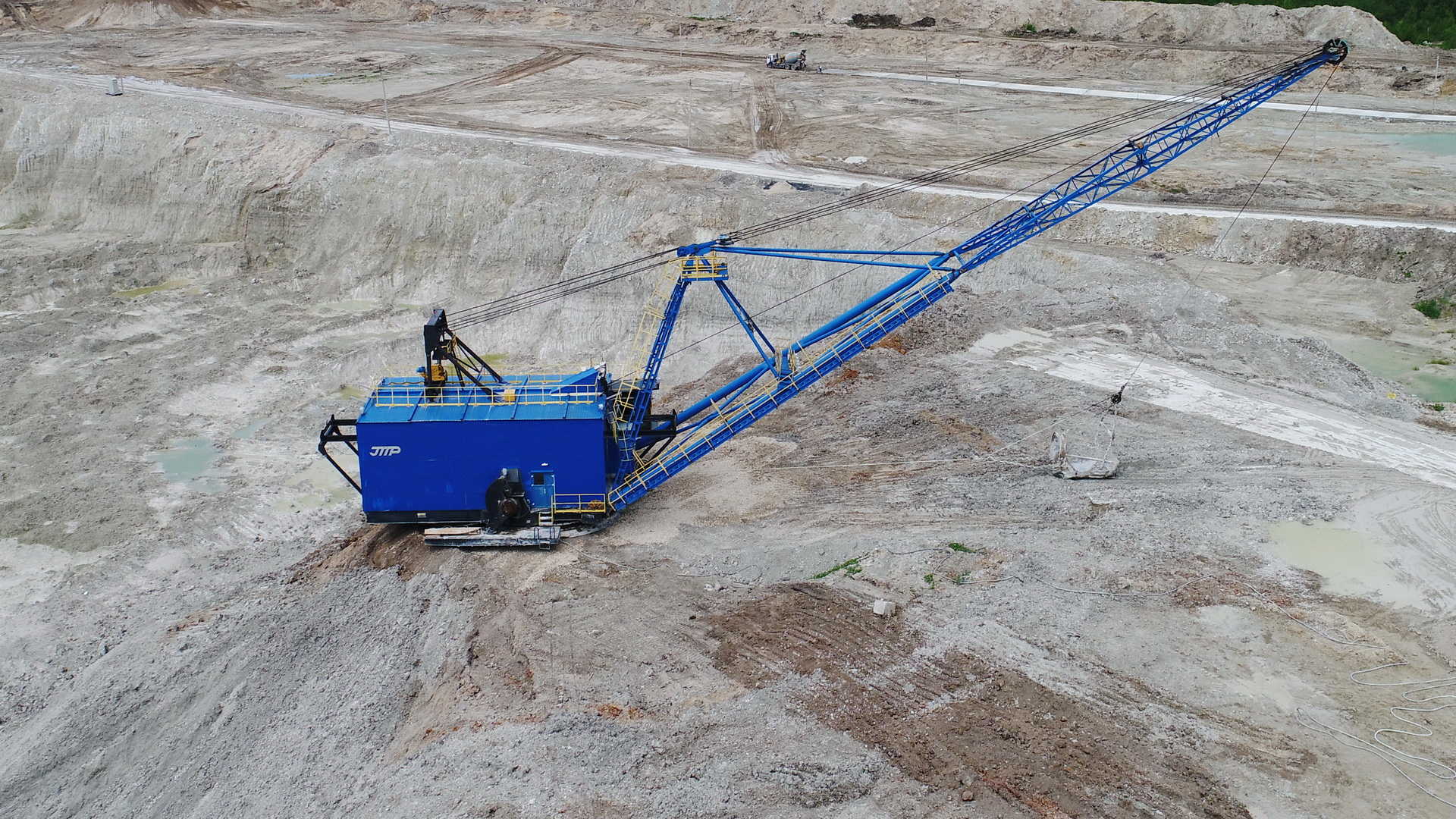

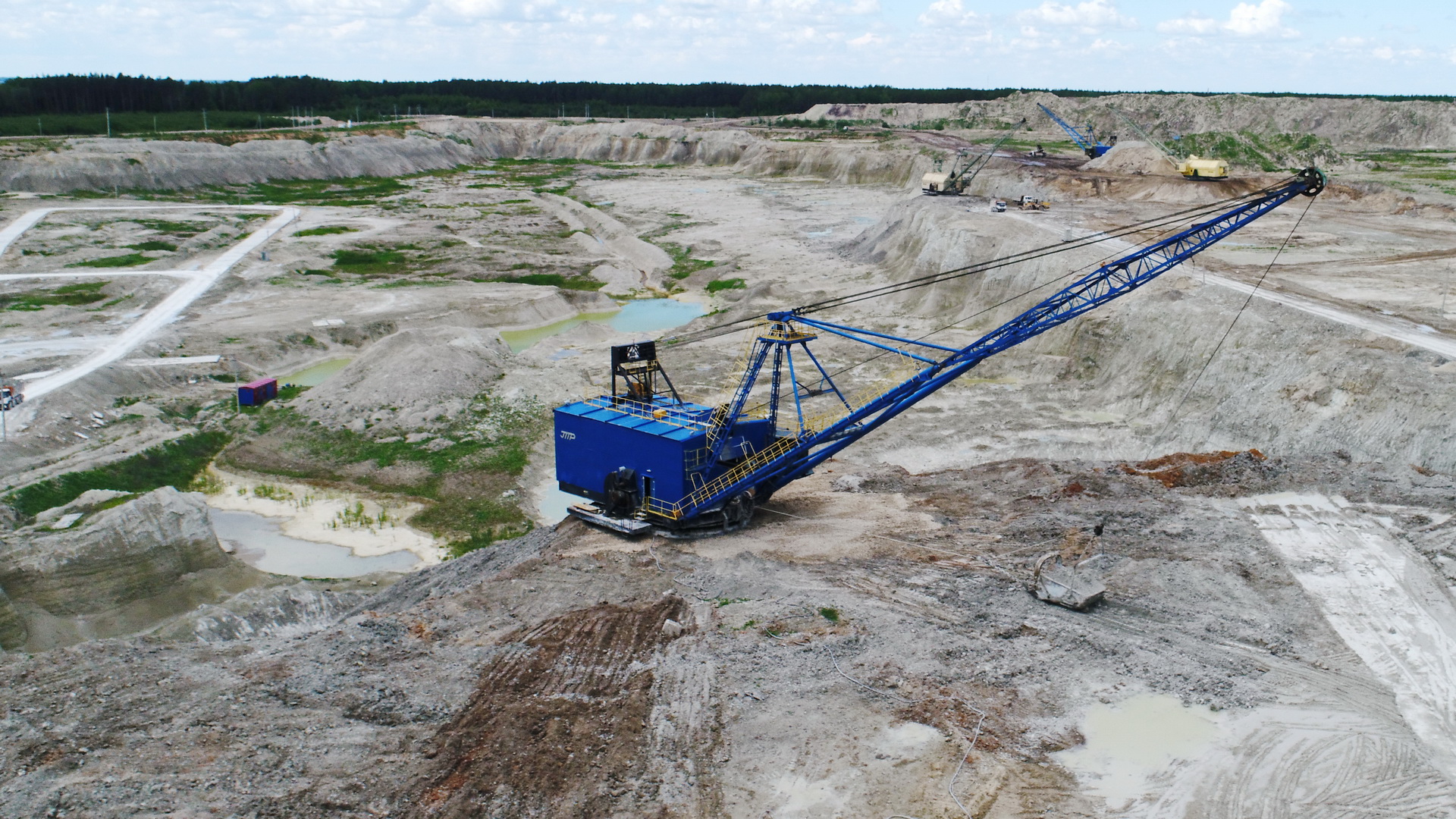

МЗШ-6,5/45

Назначение

Машина землеройная шагающая МЗШ предназначена для копания грунтов как ниже, так и выше уровня стоянки, крепостью от I до IV категории включительно при производстве вскрышных работ по бестранспортной схеме с укладкой породы в выработанное пространство или на борт забоя.

Машина может применяться на открытых разрезах в угольной промышленности, черной и цветной металлургии, промышленности строительных материалов, а также при строительстве каналов ирригационных систем и различных гидротехнических сооружений.

Невысокие значения давлений на грунт при работе и передвижении в сочетании с высокой маневренностью позволяют использовать машину для работы на слабых грунтах и в стесненных условиях.

Отличительной особенностью электрооборудования машины по сравнению с другими серийно выпускаемыми аналогичными экскаваторами является применение асинхронных электродвигателей с короткозамкнутым ротором, регулирование скорости которых осуществляется при помощи модульного преобразователя частоты с общим звеном постоянного тока.

Основные технические данные

Ход

шагающий

Вместимость ковша при разработке и перевалке грунта

от I до IV категории крепости включительно, м3



6,5 ± 0,1

Длина стрелы, м

45

Угол наклона стрелы к горизонтали, град.

25 ... 35

Допускаемый уклон при работе, град., не более

  2º

Скорость передвижения при шагании, м/с (км/ч)

0,133 (0,48)

Наибольшая допустимая концевая нагрузка, кН

167

Силовое оборудование

электрическое

Управление главными приводами

электрическое

Подводимый ток: напряжение, В / частота, Гц

6000/50

Величина эквивалетного тока, потребляемого машиной при работе, А

60

Величина средней мощности, потребляемой машиной при работе, кВт

500
